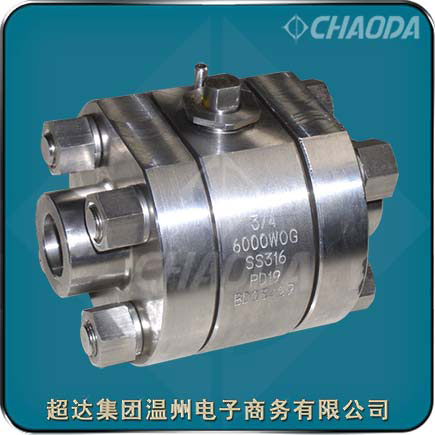

承插焊锻钢球阀

    承插焊锻钢球阀属于手动类球阀。超达集团专业研制生产的承插焊锻钢球阀具有自然的防静电结构、防止误操作结构、阀杆的可靠密封、完全的防火结构设计、优异的密封性能、先进的球体和阀座硬化技术等特点。

    高压锻造球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。承插焊锻钢球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。这种锻钢球阀主要用于截断或接通管道和设备介质，也可用于流体的调节与控制，承插焊锻钢球阀流体阻力小，结构简单，体积小，重量轻，紧密可靠，操作维修方便，不会引起阀门密封面的侵蚀，适用范围广。

型号：Q6C1N
口径：NPS½～NPS2、DN15～DN50
压力：Class600～Class1500
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、蜗轮蜗杆传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

承插焊锻钢球阀简介

    承插焊锻钢球阀适用于Class600～Class1500的各种管路上，用于截断或接通管路中的介质。选用不同的材质，超达集团的承插焊锻钢球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。承插焊锻钢球阀的驱动方式为手动、蜗轮传动、气动或电动。

承插焊锻钢球阀特点

    超达研制生产的承插焊锻钢球阀具有自然的防静电结构、防止误操作结构、阀杆的可靠密封、完全的防火结构设计、优异的密封性能、先进的球体和阀座硬化技术等特点。

    承插焊式高压锻钢球阀设有防静电结构。阀体内部采用弹簧-钢球(或柱塞)静电引出装置，使承插焊锻钢球阀球体与阀体之间直接形成静电通道（对于DN≤25的球阀）或通过阀杆使球体与阀体之间形成静电通道（对于DN≥32的球阀）。从而可将承插焊锻钢球阀球体与阀座开关过程中摩擦产生的静电通过阀体引到大地，防止静电火花可能引起的火灾或爆炸等危险。

    超达生产的承插焊锻钢球阀，在阀杆头部安装手柄的部位采用扁形设计，并有带锁孔的90°开关定位片。当承插焊锻钢球阀开启时，手柄与管道平行，当承插焊锻钢球阀关闭时，手柄与管道垂直。可用加锁装置在开关锁孔定位，确保不会发生开关错误。

承插焊锻钢球阀应用标准

设计制造标准：API 6D、API 608、ASME B16.34、BS 5351、GB/T 12237
结构长度标准：ASME B 16.10
连接法兰标准：ASME B16.11
试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

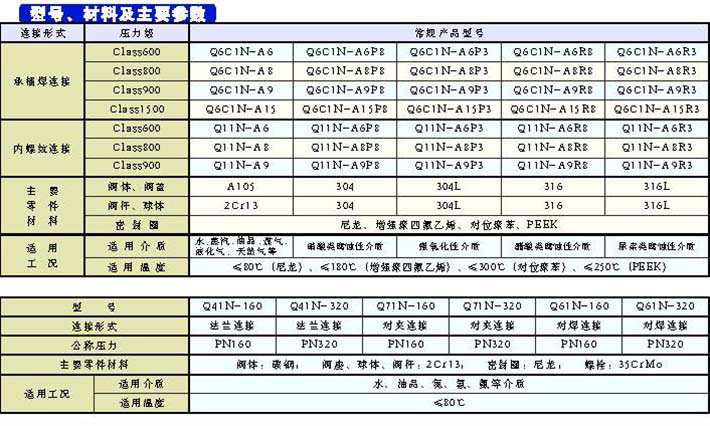

承插焊锻钢球阀零件材料

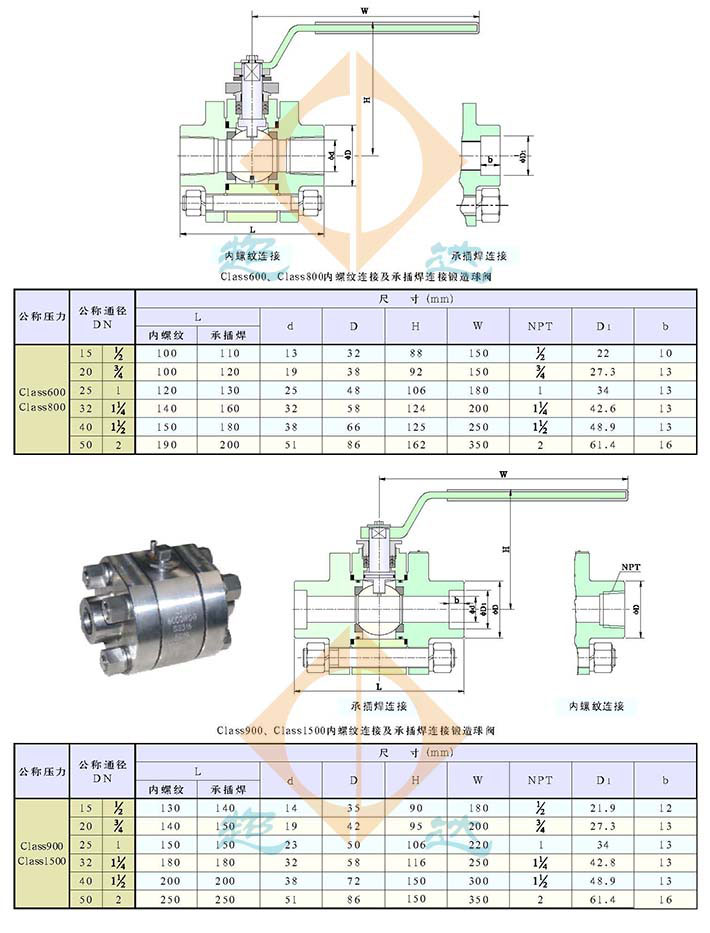

承插焊锻钢球阀结构尺寸
