阀门分类,结构种类,用途,压力级别
阀门的分类,结构种类,作用用途,压力级别,温度分类,阀体材料分类,通用分类
阀门产品的种类繁多,说法各不统一,有的按用途分(如化工阀门、石油阀门、油田专用阀、电站阀门等)、有的按介质分(如水蒸汽、空气阀等)、有的按材质分(如铸钢阀门、锻钢阀门、铸铁阀站等)、有的按连接形式分(如法兰式、对夹式、对焊式、内螺纹连接等)、有的按温度分(如低温阀门、高温阀站等)。它的使用范围涉及到石油、化工、化肥、农药、合成塑料、合成纤维、合成橡胶、食品、医药、水电等工业部门以及国防、科研、交通、农业乃至生活设施。
阀门按结构种类可分为:
蝶阀—用于开启或关闭管道内的介质。也可作调节用阀门。
球阀、闸阀、旋塞阀、截止阀—用于开启或关闭管道的介质流动。
止回阀(包括底阀)—用于自动防止管道内的介质倒流。
节流阀—用于调节管道介质的流量。
安全阀—用于锅炉、容器设备及管道上,当介质压力趔过规定数值时,能自动排除 过剩介质压力,保证生产运行安全。
减压阀—用于自动降低管道及设备内介质压力。系使介质经过阀瓣的间隙时,产生阻力造成压力损失,达到减压目的。
疏水阀—用于蒸汽管道上自动排除冷凝水,防止蒸汽损失或泄漏。

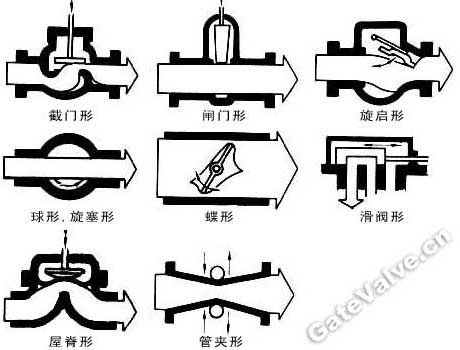

按结构特性分类:
1)截门形 关闭件沿着阀座中心线移动。
2)闸门形 关闭件沿着垂直于阀座的中心线移动。
3)旋启形 关闭件围绕阀座外的一个轴旋转。
4)球形或旋塞形 关闭件是柱塞或球,围绕本身的中心线旋转。
5)蝶形 关闭件是圆盘,围绕阀座内的轴旋转。
6)滑阀形
7)屋脊形
8)管夹形
按用途和作用分类的阀门有:
截断阀类—主要用于截断或接通介质流。包括闸阀 gate valve、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、球塞阀、针型仪表阀等。
调节阀类—主要用于调节介质的压力或流量。包括调节阀、节流阀、减压阀等。
止回阀类—用于阻止介质倒流。包括各种结构的止回阀。
分流阀类—用于分离、分配或混合介质。包括各种结构的分配阀和疏水阀等。
安全阀类—用于介质超压时的安全保护。包括各种类型的安全阀。
分配用阀—用来改变介质的流向,起分配作用。如三通旋塞、三通截止阀等
阻气排水用阀—留存气体,排除凝结水。如疏水阀。
阀门按压力分类
真空阀门—工作压力低于标准大气压的阀门。
低压阀—公称压力PN 小于1.6MPa的阀门。
中压阀—公称压力PN 2.5~6.4MPa的阀门。
高压阀—公称压力PN10.0~80.0MPa的阀门。
超高压阀—公称压力PN大于100MPa的阀门。
按介质温度分类
高温阀—大于450'C的阀门。
中温阀—120'C≤t≤450'C的阀门。
常温阀—-40'C≤t≤120 'C的阀门。
低温阀—-100'C≤t≤-40 'C的阀门。
超低温阀—小于-100 'C的阀门。
按阀体材料分类
金属材料阀门—如碳钢阀门、铸钢阀门、不锈钢阀门、合金钢阀门、铸铁阀门、钛合金阀门、蒙乃尔合金阀门、铜合金阀门、铝合金阀门、铅合金阀门。
金属阀体衬里阀门—如衬氟阀门、衬胶阀门、衬里阀门、衬铅阀门、衬搪瓷阀门。
非金属材料阀门—如陶瓷阀门、玻璃钢阀门、塑料阀门。
通用阀门分类法
通用阀门分类方法既按原理、作用又按结构划分,可分为球阀、蝶阀、闸阀、止回阀、截止阀、节流阀、仪表阀、柱塞阀、隔膜阀、旋塞阀、减压阀、安全阀、疏水阀、调节阀、底阀、过滤器、排污阀等。
按动力分类
1)自动阀门 依靠介质自身的力量进行动作的阀门。如止回阀、减压阀、疏水阀、安全阀等。
2)驱动阀门 依靠人力、电力、液力、气力等外力进行操纵的阀门。如手动、电动、液动、气动、电液联动、气液联动等。
按操纵方法分类
1)手动阀门 借助手轮、手柄、杠杆、链轮、齿轮、蜗轮箱等,由人力来操纵的阀门。
2)电动阀门 借助电力来操纵的阀门。
3)气动阀门 借助压缩空气来操纵的阀门。
4)液动阀门 借助水、油等液体,传递外力来操纵的阀门。
按连接方法分类
1)螺纹连接阀门:阀体带有内螺纹或外螺纹,与管道螺纹连接。
2)法兰连接阀门:阀体带有法兰,与管道法兰连接。
3)焊接连接阀门:阀体带有焊接坡口,与管道焊接连接。
4)卡箍连接阀门:阀体带有夹口,与管道夹箍连接。
5)卡套连接阀门:与管道采用卡套连接。
6)对夹连接阀门:用螺栓直接将阀门及两头管道穿夹在一起的连接形式。
以上分类不是绝对的,还可以从其他角度进行分类,但掌握了这些基本分类,对我们了解品类繁多的阀门有很大好处。
