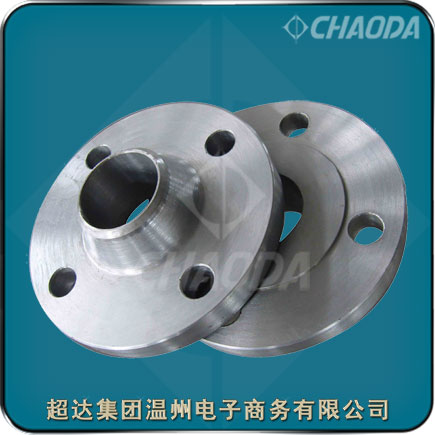

阀门的连接法兰

法兰 是Flange的译音，意为带凸缘的东西、零件，这种零件可以是单独的，就是法兰盘，也可以是组合型的，如阀门两端的法兰，以便安装螺栓。

一、钢制管法兰中国国家标准
1.GB/T 9112～GB/T 9124-2000 钢制管法兰
整体钢制管法兰的法兰密封面形式有平面、突面、凹凸面、榫槽面和环连接面。
    GBT 9112-2000 钢制管法兰 类型与参数
    GBT 9113.1-2000 平面、突面整体钢制管法兰
    GBT 9113.2-2000 凹凸面整体钢制管法兰
    GBT 9113.3-2000 榫槽面整体钢制管法兰
    GBT 9113.4-2000 环连接面整体钢制管法兰
    GBT 9114-2000  突面带颈螺纹钢制管法兰
    GBT 9115.1-2000 平面、突面对焊钢制管法兰
    GBT 9115.2-2000 凹凸面对焊钢制管法兰
    GB/T 9115.3-2000 榫槽面对焊钢制管法兰
    GB/T 9115.4-2000 环连接面对焊钢制管法兰
    GB/T 9116.1-2000 平面、突面带颈平焊钢制管法兰
    GB/T 9116.2-2000 凹凸面带颈平焊钢制管法兰
    GB/T 9116.3-2000 榫槽面带颈平焊钢制管法兰
    GB/T 9116.4-2000 环连接面带颈平焊钢制管法兰
    GB/T 9117.1-2000 突面带颈承插焊钢制管法兰
    GB/T 9117.2-2000 凹凸面带颈承插焊钢制管法兰
    GB/T 9117.3-2000 榫槽面带颈承插焊钢制管法兰
    GB/T 9117.4-2000 环连接面带颈承插焊钢制管法兰
    GB/T 9118.1-2000 突面对焊环带颈松套钢制管法兰
    GB/T 9118.2-2000 环连接面对焊环带颈松套钢制管法兰
    GB/T 9119-2000 平面、突面板式平焊钢制管法兰
    GB/T 9120.1-2000 突面对焊环板式松套钢制管法兰
    GB/T 9120.2-2000 凹凸面对焊环板式松套钢制管法兰
    GB/T 9120.3-2000 榫槽面对焊环板式松套钢制管法兰
    GB/T 9121.1-2000 突面平焊环板式松套钢制管法兰
    GB/T 9121.2-2000 凹凸面平焊环板式松套钢制管法兰
    GB/T 9121.3-2000 榫槽面平焊环板式松套钢制管法兰
    GB/T 9122-2000 翻边环板式松套钢制管法兰
    GB/T 9123.1-2000 平面、突面钢制管法兰盖
    GB/T 9123.2-2000 凹凸面钢制管法兰盖
    GB/T 9123.3-2000 榫槽面钢制管法兰盖
    GB/T 9123.4-2000 环连接面钢制管法兰盖
    GB/T 9124-2000 钢制管法兰 技术条件

2.GB/T13402-1992 大直径碳钢管法兰
大直径碳钢管法兰的结构形式分为对焊式及整体式两种。

3.GB/T 17241.1～GB/T 17241.7-1998 铸铁管法兰系列
    ①GB/T 17241.1-1998 铸铁管法兰 类型
    ②GB/T 17241.2-1998 铸铁法兰盖
    ③GB/T 17241.3-1998 带颈螺纹铸铁管法兰
    ④GB/T 17241.4-1998 带颈平焊和带颈承插焊铸铁管法兰
    ⑤GB/T 17241.5-1998 管端翻边带颈松套铸铁管法兰
    ⑥GB/T 17241.6-1998 整体铸铁管法兰.
    ⑦GB/T 17241.7-1998 铸铁管法兰 技术条件


二、钢制管法兰中国机械行业标准
JB/T 74-1994 管路法兰 技术条件
JB/T 75-1994 管路法兰 类型
JB/T 79.1-1994 凸面整体铸钢管法兰
JB/T 79.2-1994 凹凸面整体铸钢管法兰
JB/T 79.3-1994 榫槽面整体铸钢管法兰
JB/T79.4-1994 环连接面整体铸钢管法兰
JB/T 81-1994 凸面板式平焊钢制管法兰
JB/T 82.1-1994 凸面对焊钢制管法兰
JB/T 82.2-1994 凹凸面对焊钢制管法兰
JB/T 82.3-1994 榫槽面对焊钢制管法兰
JB/T 82.4-1994 环连接面对焊钢制管法兰
JB/T 83-1994 平焊环板式松套钢制管法兰
JB/T 84-1994 凹凸面对焊环板式松套钢制管法兰
JB/T 85-1994 翻边板式松套钢制管法兰
JB/T 86.1-1994 凸面钢制管法兰盖
JB/T 86.2-1994 凹凸面钢制管法兰盖

三、钢制管法兰中国化工行业标准
1. 欧洲体系钢制管法兰
HG 20592-1997 钢制管法兰型式、参数
HG 20593-1997 板式平焊钢制管法兰
HG 20594-1997 带颈平焊钢制管法兰
HG 20595-1997 带颈对焊钢制管法兰
HG 20596-1997 整体钢制管法兰
HG 20597-1997 承插焊钢制管法兰
HG 20598-1997 螺纹钢制管法兰
HG 20599-1997 对焊环松套钢制管法兰
HG 20600-1997 平焊环松套钢制管法兰
HG 20601-1997 钢制管法兰盖
HG 20602-1997 不锈钢衬里法兰盖
HG 20603-1997 钢制管法兰技术条件
HG 20604-1997 钢制管法兰压力-温度等级
HG 20605-1997 钢制管法兰焊接接头和坡口尺寸

2. 美洲体系钢制管法兰
HG 20615-1997 钢制管法兰型式、参数
HG 20616-1997 带颈平焊钢制管法兰
HG 20617-1997 带颈对焊钢制管法兰
HG 20618-1997 整体钢制管法兰
HG 20619-1997 承插焊钢制管法兰
HG 20620-1997 螺纹钢制管法兰
HG 20621-1997 对焊环松套钢制管法兰
HG 20622-1997 钢制管法兰盖
HG 20623-1997 大直径钢制管法兰
HG 20624-1997 钢制管法兰技术条件
HG 20625-1997 钢制管法兰压力-温度等级
HG 20626-1997 钢制管法兰焊接接头和坡口尺寸

铜合金及复合法兰
GB/T 15530.1-1995 铜合金整体铸造法兰
GB/T 15530.2-1995 铜合金对焊法兰
GB/T 15530.3-1995 铜合金板式平焊法兰
GB/T 15530.4-1995 铜合金带颈平焊法兰
GB/T 15530.5-1995 铜合金平焊环松套板式钢法兰
GB/T 15530.6-1995 铜合金对焊环松套板式钢法兰
GB/T 15530.7-1995 铜合金法兰盖
GB/T 15530.8-1995 铜合金及复合法兰 技术条件

管法兰连接用紧固件
HG 20613-1997 钢制管法兰用紧固件(欧洲体系)
HG 20634-1997 钢制管法兰用紧固件(美洲体系)
SH 3404-1996 管法兰用紧固件

四、钢制管法兰中国石油化工行业标准
1.各公称压力级的公称通径尺寸范围
2.法兰连接和密封面形式       公称通径DN≤600mm法兰连接。
3.公称通径DN≥600mm的法兰结构及尺寸。
4.松套法兰
5.公称压力PN5.0≥MPA 凹凸面、榫槽面法兰密封面的形式及尺寸
6.法兰与碳钢、低合金钢及不锈钢接管连接尺寸
7.公称通径DN＞60mm的法兰结构形式尺寸
8.法兰螺孔及划孔结构形式及尺寸
9.法兰与接管焊接部结构尺寸
公称通径DN≤600mm对焊法兰颈部及焊接端坡口尺寸；公称通径DN＞600mm对焊法兰焊接端坡口尺寸；承插焊及平焊法兰与接管焊接部结构及尺寸。
10.法兰压力一温度额定值
法兰在不同工作温度下允许使用的较高无冲击压力按表1-308确定，中间数值可用插入法确定。
11.法兰尺寸极限偏差
12.金属环垫的结构形式及尺寸
13.缠绕式垫片

五、美国ASMEB 16.5a管法兰及法兰管件
1.法兰端面   端法兰端面和它与法兰厚度及中心至端和端至端尺寸（结构长度）之间的关系
2. 连接法兰的结构形式及尺寸
3. 焊端   无背环焊颈法兰焊端的结构形式及尺寸

六、美国ANSI B 16.6、ANSI B 16.2 铸造铁法兰尺寸

七、美国ASME B 16.47大口径钢制法兰尺寸

八、美国API 6A钢制管法兰

九、日本JIS法兰的结构形式及尺寸

十、德国DIN法兰的结构形式及尺寸
1.灰铸铁法兰
2.铸钢法兰

十一、英国BS4504-2000标准法兰
1. 灰铸铁整体法兰
2.可锻铸铁整体法兰
3.整体钢制法兰
4.法兰尺寸允许偏差

十二、法国NF E29-211-1999钢制法兰

其他连接端

一、对接焊端
1.  中国国家标准GB/T12224-1989对接焊端的规定
2.  美国ASME B 16.25-1992 标准对接焊端的规定
3.  英国BS5351-1999标准关于钢制球阀对接焊端的规定

二、承插焊和螺纹连接的锻钢管件
1.  承插焊锻钢管件
2.  钢制螺纹连接管件

三、辅助连接
1.ASME B 16.34-1996和BS1873-1996 规定的尺寸和标记
2.美国 ASME B 16.11-1991标准的螺塞和螺套的结构形式

法兰密封面型式的选用
    全平面密封面：常与平焊型式配合以适用于操作条件比较缓和的(PNg1.0)工况下；常用于铸铁法兰或与铸铁连接的钢法兰；
    凸台面密封面：是应用较广的一种型式，它常与对焊和承插焊型式配合使用，在"美式法兰"中，常用在PN2.0、PN5.0和部分PN10.0MPa压力等级中；在"欧式法兰"中则常用在PN1.6、PN2.5MPa压力等级；
    凹凸面密封面：常与对焊和承插型式配合使用，在"美式法兰中不常采用，在"欧式法兰"中常用在PN4.0、PN6.4MPa等级中。但它不便于垫片的更换；
    榫槽面密封面：使用情况同凹凸面法兰；
    环槽面密封面：常与对焊连接型式配合(不与承插焊配合)使用，主要用在高温、高压或二者均较高的工况。在"美式法兰’中，常用在PN10.0(部分)、PN15.0、PN25.0、PN42.0MPa压力等级中。在"欧式法兰"中常用在PNl0.0、PN16.0、PN25.0、PN32.0、PN4200。
