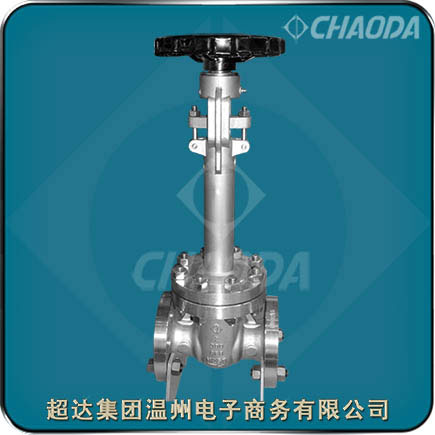

铸钢低温闸阀

    超达集团专业研制生产的铸钢低温闸阀适用于甲烷、液态天然气、二氧化碳、液氨、液氧、液氮、液氢等低温介质。通常工作温度低于-110℃，广泛应用于液化天然气，液化石油气体和其它低温行业。铸钢低温闸阀采用长颈结构，其目的保护填料函的功能，保证填料的密封效果。填料密封可选择柔性石墨成型填料、PTFE填料、加各种金属丝的柔性石墨成型填料或复合填料。低温闸阀阀盖具有上密封结构。

型号：DZ40H、DZ40Y
口径：NPS2～NPS36、DN50～DN900
压力：Class150～Class900、PN16～PN160
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、伞齿轮传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

铸钢低温闸阀产品简介

    铸钢低温闸阀适用于Class150～Class900、PN16～PN160的各种管路上，用于截断或接通管路中的介质。选用不同的材质，超达的铸钢低温闸阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。铸钢低温闸阀的驱动方式为手动、蜗轮传动、气动或电动。铸钢低温闸阀一般采用法兰连接，也可采用对焊连接。

    铸钢低温闸阀阀盖有两种：第一种是螺栓式阀盖，按这种设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用透焊连接。

铸钢低温闸阀产品特点

    超达研制生产的铸钢低温闸阀具有钢性闸板结构；阀体阀盖采用螺柱螺母；中法兰采用碳钢，不锈钢，柔性石墨，金属环垫等材料的密封垫片；铸钢低温闸阀有上密封结构，辅助密封；阀座采用锻造阀座、不锈钢阀座，密封面堆焊合金等结构特点。

    铸钢低温闸阀阀盖设计成便于保冷的长颈结构，以保证低温闸阀填料函底部的温度保持在0℃以上。在铸钢低温闸阀闸板的进口侧设置泄压孔，防止低温闸阀阀体中腔的异常升压。低温闸阀材料进行低温冲击试验，确保材料在低温下不会发生脆性破坏。用于-101℃以下的低温闸阀，阀门零部件在精加工前进行深冷处理。阀门内件材料的选择能够避免在频繁操作下引起的卡阻、咬合和擦伤。

铸钢低温闸阀标准规范

 设计制造标准：BS 6364、ISO 10434、GB/T 24925、GB/T 24925、API 602
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

铸钢低温闸阀零件部件材料

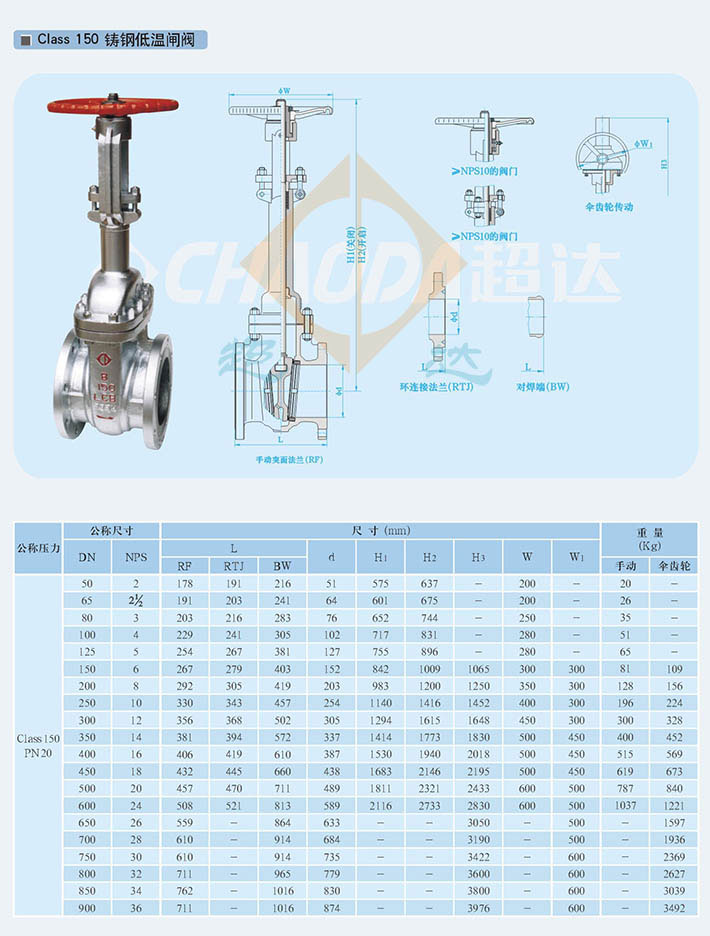

铸钢低温闸阀结构外形尺寸
