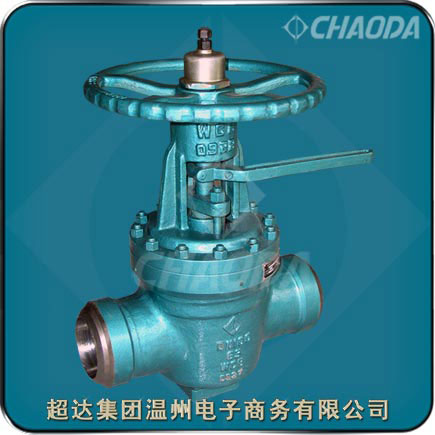

提升式金属密封旋塞阀

    超达集团专业研制生产的金属硬密封提升式旋塞阀阀体采用直筒圆柱型内腔结构，内腔表面可采用各种表面硬化工艺，提高阀体密封面的硬度、耐磨耐腐性能，以适应不同的工况场合。提升式旋塞阀产品执行标准按照JB/T 11152-2011《金属密封提升式旋塞阀》来生产制造，这个JB/T 11152-2011旋塞阀标准是由浙江超达阀门股份有限公司（现更名为超达阀门集团股份有限公司）独家起草制订的中国机械行业国家标准，超达为中国阀门行业的标准化做出了积极的贡献。

    超达集团温州电子商务有限公司供应的超达牌金属硬密封提升式旋塞阀具有启闭轻松、密封面在启闭过程中不易擦伤，使用寿命长、采用与管道截面积相同的圆形通道，流动阻力小、结构紧凑，体积小、适用的压力及温度范围大、安装方向不受限制等特点。

    金属密封提升式旋塞阀处于关闭位置时，当旋塞向上提升，两个密封圈座受上下阀盖的位置限制，在燕尾槽轨道的作用下，密封圈脱离阀体的密封面。当密封圈完全脱离阀体密封面后，旋塞和密封圈座作90°旋转，使金属硬密封提升式旋塞阀处于开启状态。当金属硬密封提升式旋塞阀需要关闭时，旋塞和密封圈座旋转90°后，旋塞向下运动，带动密封圈座靠近阀体密封面，直至提升式旋塞阀完全处于密封状态。

型号：TX41、TX61
口径：NPS1½～NPS14、DN40～DN350
压力：Class150～Class900、PN16～PN160
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动
应用：石油，化工，天然气，石化，煤化工等行业

金属硬密封提升式旋塞阀产品简介

    金属密封提升式旋塞阀适用于Class150～Class900、PN16～PN160的各种管路上，用于截断或接通管路中的介质。选用不同的材质，超达的金属硬密封提升式旋塞阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。金属硬密封提升式旋塞阀的驱动方式为手动。金属硬密封提升式旋塞阀一般采用法兰连接，也可采用对焊连接，主要用于高温、高压及一些重要的使用场合。

    超达集团温州电子商务有限公司提供的金属密封提升式旋塞阀连接法兰适用于目前国内的主要法兰标准，即：GB/T 9112～9124《钢制管法兰》、JB/T 70～90-1994 《管路法兰及垫片》、HG 20592～20635-2009 《钢制管法兰、垫片、紧固件》、SH 3406-2013 《石油化工钢制管法兰》等标准。

金属硬密封提升式旋塞阀产品特点

1、金属硬密封提升式旋塞阀启闭时先提升旋塞，使旋塞与阀座密封面相脱离，然后90°旋转旋塞，使阀门开启或关闭。由于阀门在启闭过程中旋塞与阀座相脱离，故阀门的启闭非常轻松，而且密封面在开启或关闭过程中不易擦伤，阀门使用寿命长。

2、金属硬密封提升式旋塞阀无论处在开启状态或关闭状态，密封面均受到保护，不受介质冲刷，密封紧密可靠。

3、普通旋塞阀采用矩形流道，且流道面积缩减，有较大的流体阻力损失，而金属硬密封提升式旋塞阀采用与管道截面积相同的圆形通道，流体阻力较小。

4、金属硬密封提升式旋塞阀结构紧凑，体积小，与闸阀相比，阀门的高度尺寸大大减小，与截止阀相比，流体阻力大大减小。

5、与普通旋塞阀相比，金属硬密封提升式旋塞阀适用的压力及温度范围更大。

6、金属密封提升旋塞阀两侧阀座密封面均可密封，阀门的安装与使用不受介质流向的限制。

7、金属硬密封提升式旋塞阀关闭时，可通过手轮和阀杆对阀座密封面加压，通过加大密封比压，可使旋塞阀具有好的密封性能。

8、阀座密封面凸起，便于密封面清洗，密封面上不易积存结晶介质或固体颗粒。

金属硬密封提升式旋塞阀标准规范

 设计制造标准：JB/T 11152、API 599
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

金属硬密封提升式旋塞阀零件部件材料

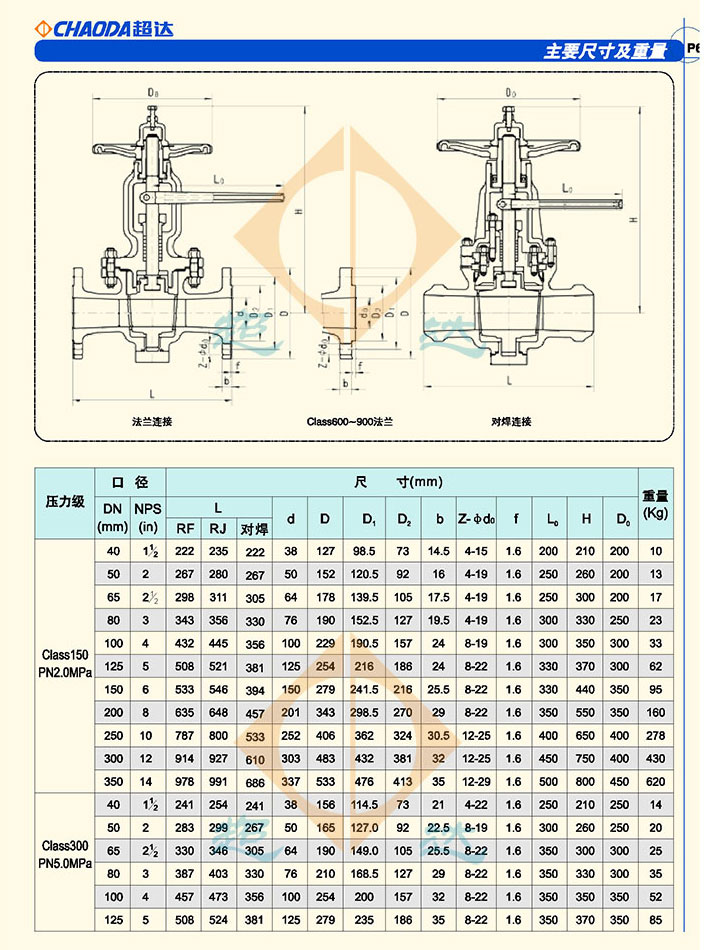

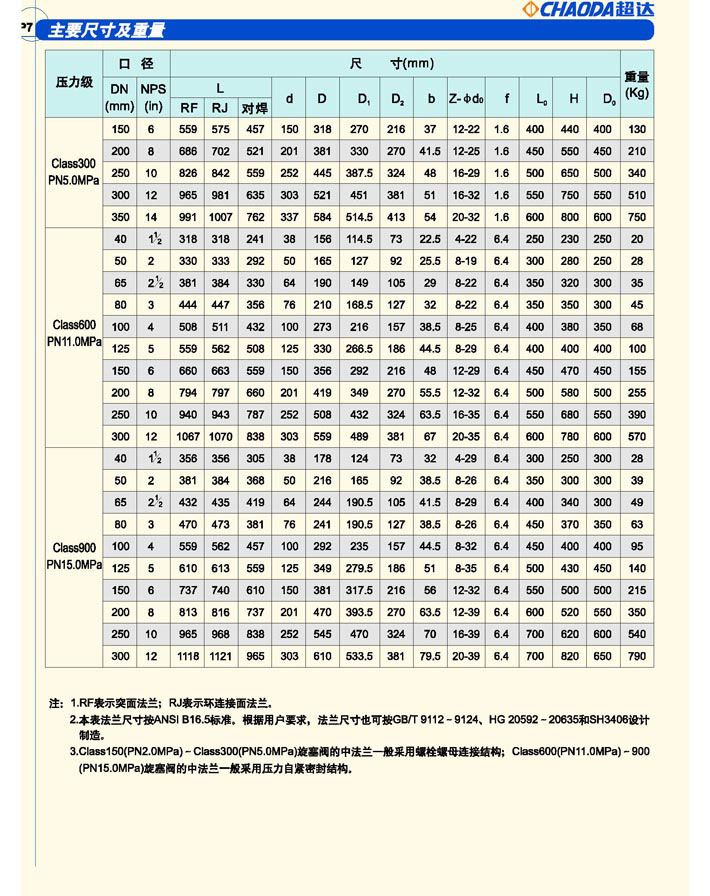

金属硬密封提升式旋塞阀结构外形尺寸
