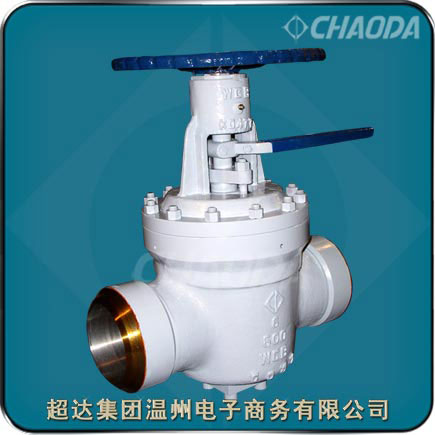

金属密封提升式旋塞阀

    提升式硬密封旋塞阀无论处在开启状态或关闭状态，密封面均受到保护，不受介质冲刷，密封紧密可靠。超达生产的金属硬密封提升式旋塞阀具有产品启闭轻松、密封面不易损、阀门使用寿命长、密封可靠、流体阻力小、结构紧凑、体积小、适用的压力及温度范围大、安装方向不受限等特点。

    提升式硬密封旋塞阀结构紧凑，体积小，与闸阀相比，阀门的高度尺寸大大减小，与截止阀相比，流体阻力大大减小。提升式硬密封旋塞阀关闭时，可通过手轮和阀杆对阀座密封面加压，通过加大密封比压，可使旋塞阀具有好的密封性能。

型号：TX41、TX61
口径：NPS1½～NPS14、DN40～DN350
压力：Class150、PN20
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动
应用：石油，化工，天然气，石化，煤化工等行业

提升式硬密封旋塞阀产品简介

    提升式硬密封旋塞阀适用于Class150、PN20的各种管路上，用于截断或接通管路中的介质。选用不同的材质，超达集团的提升式硬密封旋塞阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。提升式硬密封旋塞阀的驱动方式为手动。提升式硬密封旋塞阀一般采用法兰连接，也可采用对焊连接。

    传统旋塞阀力矩大，只能用于低压工况，为了减小启闭力矩，一般采用油润滑的阀座密封结构，虽然采用油润滑能适当减小启闭力矩，但却对介质形成了污染。为了进一步减小旋塞阀的启闭力矩，通常采用减小旋塞直径的方法，故旋塞阀通常采用矩形流道，此方法在减小旋塞阀启闭力矩的同时也增大了旋塞阀的流体阻力。

    应用较广泛的衬衫聚四氟乙烯套旋塞阀具有较好的密封性能，启闭力矩有所减小，但受聚四氟乙烯材料的限制，阀门只能用于较低的温度和压力，且流体阻力较大。因此，开发在高温高压工况下能稳定可靠运行、且启闭力矩小、流体阻力小的硬密封旋塞阀就显得极为迫切。

    超达阀门集团股份有限公司针对传统旋塞阀在使用中存大的问题，并根据国内外的较新技术以及本公司多年来在阀门研究、开发、设计、制造等方面的丰富经验，成功开发了法兰连接及对焊连接提升式硬密封旋塞阀，该旋塞阀产品经省级科学技术成果鉴定，技术上有创新，达到国内领先水平，并获政府科学技术进步奖，经石化、冶金、电力等行业的应用，效果良好，深受用户好评。

提升式硬密封旋塞阀产品特点

    超达研制生产的提升式硬密封旋塞阀具有产品启闭轻松、密封面不易损、阀门使用寿命长、密封可靠、流体阻力小、结构紧凑、体积小、适用的压力及温度范围大、安装方向不受限等特点。

    提升式硬密封旋塞阀启闭时先提升旋塞，使旋塞与阀座密封面相脱离，然后90°旋转旋塞，使阀门开启或关闭。由于阀门在启闭过程中旋塞与阀座相脱离，故阀门的启闭非常轻松，而且密封面在开启或关闭过程中不易擦伤，阀门使用寿命长。

提升式硬密封旋塞阀标准规范

 设计制造标准：API 599
 结构长度标准：ASME B 16.10
 连接法兰标准：ASME B 16.5、BS
 试验检验标准：API 598、ISO 5208

提升式硬密封旋塞阀零部件材料

提升式硬密封旋塞阀结构外形尺寸
