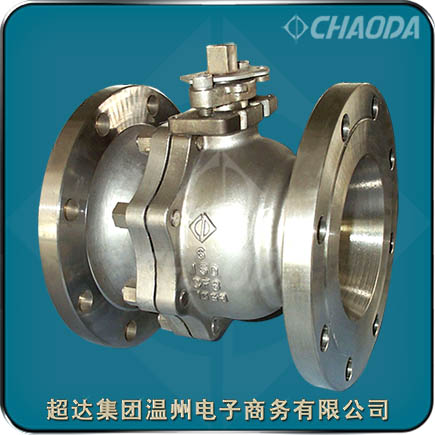

缩径球阀

    超达集团生产的缩径球阀具有自然的防静电结构、防止误操作结构、完全的防火结构设计、优异的密封性能、先进的球体和阀座硬化技术等特点。

    缩径球阀用于输送粘性、易结渣介质管道上。用于输送气体或物理性能近似于水的介质的管道上宜使用缩径球阀，因其重量比全通径的球阀轻30%左右，有利于减轻管道负荷，降低成本。但是对于需要定期清管的管道来说，不管输送何种介质，都必须采用全通径球阀。按API6D标准，球阀有缩颈和全通径两种，缩径阀门在DN300及以内缩一个规格，250-600缩两个规格，600以上按合同协商。

型号：SQA41F、SQA47F

   口径：NPS1/2～NPS20、DN15～DN250
压力：Class150～Class1500、PN16～PN160
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、蜗轮传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

缩径球阀产品简介

    缩径球阀适用于Class150～Class1500、PN16～PN160的各种管路上，用于截断或接通管路中的介质。选用不同的材质，超达集团的缩径球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。缩径球阀的驱动方式为手动、蜗轮传动、气动或电动。缩径球阀一般采用法兰连接，也可采用对焊连接。

    缩径球阀订货型号编制及结构说明：

1. 缩径球阀的型号、规格的表示方法“阀门类型代号”用“QS”表示，规格用“公称通径×缩径”表示。例如：缩径固定球阀 QS47F

 2. 缩径球阀的结构长度及法兰连接尺寸，均按“公称通径”的数值。

 3. 缩径球阀的操作尺寸的数值（H、W）按缩径阀门的尺寸。

缩径球阀产品特点

    超达研制生产的缩径球阀具有自然的防静电结构、防止误操作结构、完全的防火结构设计、优异的密封性能、先进的球体和阀座硬化技术等特点。

    缩径球阀阀杆采用V型填料密封结构，V形填料能将填料压盖的压紧力及介质力有效地转化成阀杆的密封力。采用填料压板与填料压套的两体式结构设计，填料压套与填料压板采用球形接触，确保填料压套始终垂直，并在填料压套内部设置了聚四氟乙烯衬套，避免了阀杆与填料压套的擦伤与磨损，并减小了缩径球阀的操作力矩。

缩径球阀标准规范

 设计制造标准：API 6D、API 608、BS 5351、GB/T 12237
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB/T 9112～9124、HG/T 20592、HG/T 20615、JB/T 74～90、JIS B2238
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

缩径球阀零件部件材料

缩径球阀结构外形尺寸
